6. Sınıf Fen Bilimleri Elektriğin İletimi 1

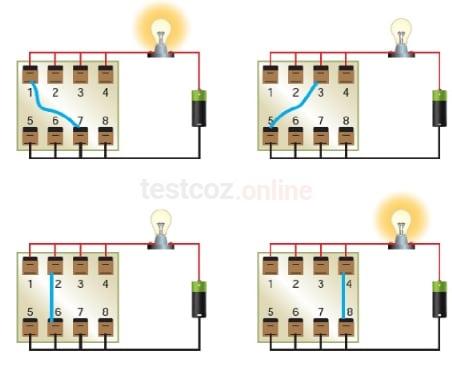

Bir öğrenci maddelerin elektrik iletkenliğini test etmek için bir elektrik devresi kuruyor. Üst ve alt bloklardaki numaralandırılmış maddelerden birer tane seçerek iletken bir kablo ile birbirine bağlıyor. Ampulün ışık verme durumuna bakarak maddelerin iletkenliklerini bulmayı amaçlıyor. Aşağıda kurduğu devrelerde yaptığı bağlantılar ve ampulün yanma durumları gösterilmiştir.

Öğrencinin tüm maddeleri iletken ve yalıtkan olarak sınıflandırabilmesi için bir sonraki denemede yapacağı bağlantı ve elde ettiği sonuç aşağıdakilerden hangisi olmalıdır?

Bir öğrenci maddelerin elektrik iletkenliklerini test etmek için aşağıdaki deney düzeneğini kurmuştur.

I. Aşama: Devrenin test uçlarını saf su ile doldurduğu behere batırdığında ampulün ışık vermediğini görmüştür.

II. Aşama: Saf suyun içine bir miktar tuz atarak karıştırdığında ampulün ışık verdiğini görmüştür.

Öğrenci yaptığı bu deneyle ilgili aşağıdaki sonuçlardan hangisine ulaşabilir?

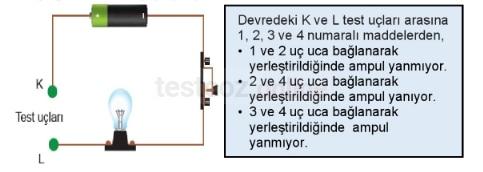

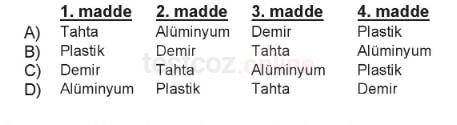

Maddelerin iletkenlik ve yalıtkanlıklarını tespit etmek için aşağıdaki deney yapılıyor.

Devrede test uçlarına bağlanan madde iletken ise ampulün ışık verdiği, yalıtkan ise ışık vermediği gözleniyor.

Buna göre kullanılan maddeler aşağıdakilerden hangisi gibi olabilir?

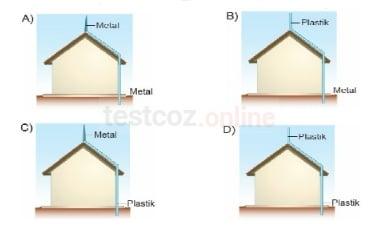

Paratoner yıldırım düşmesi sonucu oluşabilecek tehlikelerden insanları koruyan bir sistemdir. Binanın en üst katına yerleştirilir. Uç kısmında elektrik akımını kendine çeken sivri bir kısım bulunur. Elektrik akımı bu uçtan direnci düşük maddeler ile toprağa aktarılır.

Verilen bilgilere göre bir binaya kurulacak uygun paratoner tesisatı aşağıdakilerden hangisidir?

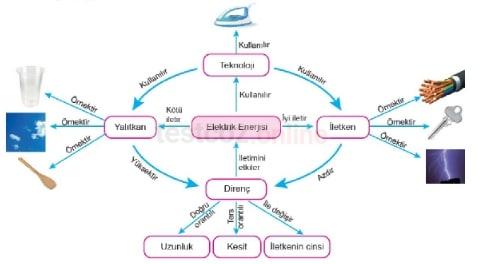

Aşağıda elektrik konusu ile ilgili hazırlanmış bir diyagram verilmiştir.

Bu diyagramdan yola çıkarak aşağıdakilerden hangisine ulaşılamaz?

Elektrik hattına doğrudan veya iletken bir madde aracılığıyla temas sonucunda vücuttan akım geçmesine elektrik çarpması denir. Elektrik çarpması durumunda elektrik bağlantısını kesmek için yalıtkan malzemeler kullanılır. Bu şekilde müdahalede bulunan kişi elektrikle yüklenmez. Elektrik çarpmasına maruz kalan kişinin elektrik hattıyla bağlantısı kesildikten sonra kişiye dokunulabilir.

Bu bilgilere göre elektrik çarpmasıyla ilgili aşağıdakilerden hangisi söylenemez?

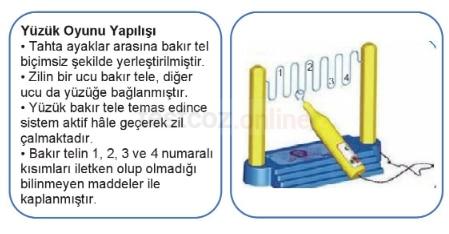

Bir öğrenci iletkenlik yalıtkanlık konus ile ilgili aşağıdaki oyunu hazırlamıştır. Bu oyunun amacı bakır telin bir ucundan diğer ucuna yüzüğü zil çalmadan geçirmektir.

Oyun oynanırken sadece 2 ve 3 numaralı bölgelerde zil sesi duyulduğuna göre aşağıdakilerden hangisi doğrudur?

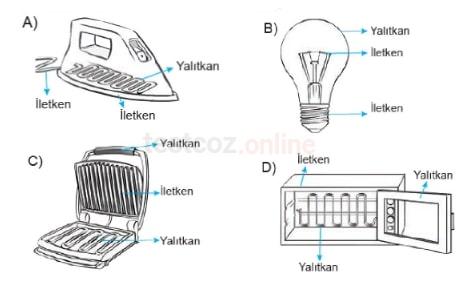

Elektrikli aletlerin yapısında iletken ve yalıtkan maddeler bulunmaktadır. İletken maddeler bu aletlerin çalışması için gerekli olan elektriği taşırken yalıtkan maddeler ise aletlerin güvenli olarak kullanılmasını sağlar.

Elektrikli araçlarda kullanılan maddelerin iletkenlik ve yalıtkan durumu hangi seçenekte doğru verilmiştir?

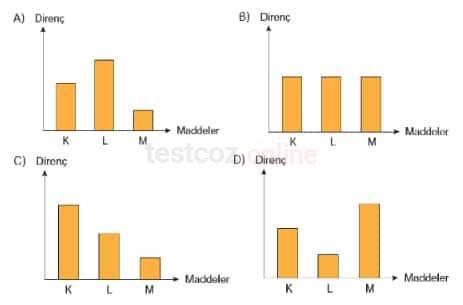

Özdeş bir devrede farklı cins ampuller kullanılarak yapılan bir deneyde ampul parlaklıkları çoktan aza doğru sırasıyla L, K ve M şeklinde gözleniyor.

Buna göre K, L ve M ampullerinin dirençleri hangi grafikte doğru gösterilmiştir?

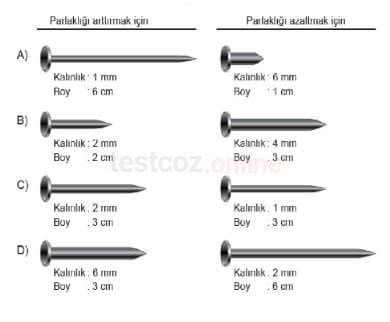

Bir iletkenin direnci telin boyu ile doğru, kesiti ile ters orantılı olarak değişir. Bu durumu gözlemlemek isteyen bir öğrenci aşağıda verilen elektrik devresindeki iletken tellerin iki ucu arasına çivi yerleştirerek ampulün yanmasını sağlıyor. Deneyin bir sonraki aşamasında bu ampul parlaklığını değiştirmek istiyor.

Buna göre öğrenci amacına ulaşmak için aşağıdakilerden hangisini kullanmalıdır?
