11. Sınıf Fizik 2. Dönem 2. Yazılı Soruları

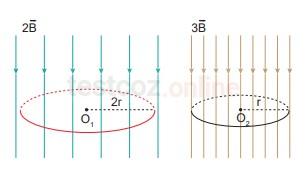

Sayfa düzleminde bulunan 2B ve 3B büyüklüğündeki manyetik alanlara 2r ve r yarıçaplı çember şeklindeki halkalar sayfa düzlemine dik olarak yerleştirilmiştir.

Buna göre 2r yarıçaplı halkanın yüzeyindeki manyetik akı yarıçaplı halkanın yüzeyindeki manyetik akı ise oranı kaçtır?

K ve L kondansatörlerine ait yük - gerilim grafiği şekildeki gibi olup L'nin sığası C'dir.

Buna göre, K kondansatörünün sığası kaç C’dir?

Yükleri +2q ve -8q olan sabitlenmiş iki cismin yalıtılmış yatay düzlemdeki konumları şekildeki gibidir. +2q yükünün K noktasında oluşturduğu elektrik alanın büyüklüğü E’dir.

Buna göre, K noktasındaki bileşke elektrik alanın büyüklüğü kaç E olur?

Birbirine paralel, sonsuz uzunluktaki K , L ve M iletken tellerinden şekildeki gibi 3i , 2i ve 2i şiddetinde elektrik akımları geçiyor.

L telinin dengede kalabilmesi için x uzunluğu kaç cm olmalıdır?

Bir kenarı d olan eşkenar üçgenin köşelerine +2q, -q, +4q yüklü cisimler şekildeki gibi yerleştirilmiştir.

Buna göre sistemin elektriksel potansiyel enerjisi kaç olur?

Bir transformatörde primerdeki akım değeri 2A, primerdeki sarım sayısı 100, sekonderdeki sarım sayısı 200 olduğuna göre, sekonderdeki akım değeri kaç amperdir?

Üzerinden 3i elektrik akımı geçen şekildeki X telinin K noktasında oluşturduğu manyetik alanın büyüklüğü 3B'dir.

Buna göre, K noktasındaki bileşke manyetik alanın büyüklüğü kaç B olur?

8. Sayfa düzleminde bulunan sonsuz uzunluktaki telden şekildeki gibi 2i akım, halkadan ise i akım geçiyor.

Üzerinden 2i akım geçen telin O noktasında oluşturduğu manyetik alan şiddetinin büyüklüğü B olduğuna göre O noktasındaki bileşke manyetik alan şiddeti kaç B'dir?
( r = 3 )

Sayfa düzlemindeki K düz teli ve sayfa düzlemine dik L düz telinden şekilde verilen yönlerde i akımları geçmektedir.

Buna göre, K telinin O noktasında oluşturduğu manyetik alanın büyüklüğü 3B ise O noktasındaki bileşke manyetik alanın büyüklüğü kaç B olur?

+4q, -3q ve +q noktasal yükleri O merkezli yalıtkan levha üzerine şekildeki gibi sabitlenmiştir. +q yükünün O noktasında oluşturduğu elektriksel potansiyel V’dir.

Buna göre, O noktasında oluşan toplam elektriksel potansiyel kaç V olur?

Sığaçlar ile ilgili,

I. Doğru akımı geçirmezler.

II. Levha alanı ile kapasiteleri doğru orantılıdır.

III. Levhalar arasındaki maddenin dielektrik sabiti küçüldükçe sığası azalır.

ifadelerden hangisi doğrudur?

2N, 4N, N ve 3N sarımlı bobinlerden meydana gelen X ve Y transformatörleri şekildeki gibi bağlanmıştır.

X bobininin girişine etkin değeri 24 V olan bir alternatif gerilim uygulandığında Y bobininin çıkışından alınan gerilimin etkin değer kaç V olur?

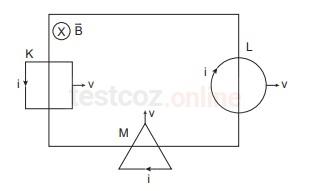

Düzgün manyetik alanın olduğu bölgede iletken K, L ve M telleri şekildeki gibi v büyüklüğündeki hızlarla hareket ettiriliyor.

Buna göre tellerde oluşan indüksiyon akımının yönü hangilerinde doğru gösterilmiştir?

Şekildeki kondansatörün sığası C 'dir.

Bir kondansatörün sığası ile ilgili ,

I. Dielektrik katsayısı artarsa artar.

II. Levhalar arası d azalırsa artar.

III. Levhaların yüzey alanı A artarsa azalır.

ifadelerinden hangileri doğrudur?

Primer sarım sayısı N, sekonder sarım sayısı 2N olan ideal bir transformatöre şekildeki gibi 12 voltluk giriş gerilimi uygulandığında 6 A’lik sekonder akımı elde ediliyor.

Buna göre primer akımı kaç A’dir?

Üzerinden 2i akımı geçen düz tel ve d yarıçaplı 4i akımı geçen yarım çemberden oluşan sistemde, düz telin O noktasında oluşturduğu manyetik alanın büyüklüğü B 'dir.

Buna göre O 'da oluşan bileşke manyetik alan kaç B büyüklüğünde olur? ( π = 3 )

Bir eşkenar üçgenin köşelerine şekildeki gibi yerleştirilmiş 2i, 3i ve 3i akım geçen tellerden K teli L teline 6F büyüklüğünde bir kuvvet uygulamaktadır.

Buna göre, K teline etki eden bileşke kuvvetin büyüklüğü kaç F tir?

Düzgün B manyetik alanı içerisine yerleştirilen aynı boydaki K, L ve M tellerinden geçen akımlar i, 2i ve 3i büyüklüktedir.

Buna göre, tellere etki eden manyetik kuvvet büyüklükleri arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

Alternatif akım ile ilgili,

I. Yönü değişkendir.

II. Büyüklüğü değişkendir.

III. Doğru akıma çevrilebilir.

ifadelerinden hangisi ya da hangileri doğrudur?

Şekildeki alternatif akım devresinde gerilimin zamana bağlı denklemi ε= 24 √2 sin 12 t (volt) tur.

Buna göre,

I. Etkin gerilim 24 volttur.

II. Etkin akım 6 amperdir.

III. Devrenin frekansı 8 Hz’dir.

yargılarından hangileri doğrudur?
